DIAC
EL DIAC
(Diodo para corriente alterna) Es un
dispositivo semiconductor doble de dos conexiones. Es un diodo bidireccional
auto disparable que conduce la corriente sólo tras haberse superado su tensión
de disparo alternativa, y mientras la corriente dirculante no sea inferior al
valor triple de voltios característico para este dispositivo.
Los DIAC son una denominación de tiristor,
y se usan normalmente para autocompletar el ritmo variado del disparo de un
triac, otra clase de tiristor.
Es un semiconductor de dos terminales,
ánodo 1 y ánodo 2. Actúa como una llave semicircular interruptora bidireccional
la cual se activa cuando el voltaje entre sus terminales variables alcanza el
voltaje de quema o accionado, dicho voltaje puede estar en los 20 voltios y 36
voltios según la potencia del proceso de fabricación.
SIMBOLOGÍA:
REPRESENTACIÓN ESQUEMÁTICA
REPRESENTACIÓN FÍSICA

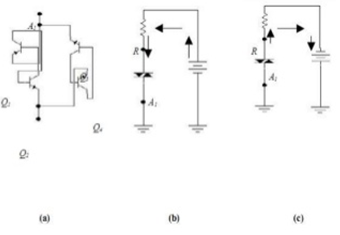

CIRCUITO EQUIVALENTE DEL DIAC
El circuito equivalente de un DIAC
consiste en cuatro transistores dispuestos como se ilustra en la figura “a”.
Cuando se polariza como en la figura “b”
el transistor Q1 y Q2 están polarizados en directa, esto hace que Q3 y Q4 estén
polarizados en inversa.
Cuando se polariza como en la figura “c”,
el transistor Q3 y Q4 se polarizan en directa, Q2 y Q1 en inversa.
CURVA CARACTERÍSTICA
Cuando la tensión de disparo se alcanza, la tensión en el DIAC, se reduce y entra en conducción dejando pasar la corriente necesaria para el disparo del SCR o TRIAC. Se utiliza principalmente en aplicaciones de control de potencia mediante control de fase.
+V o -V es menor que la tensión de disparo, el DIAC se comporta como un circuito abierto.
+V o -V es mayor que la tensión de disparo, el DIAC se comporta como un cortocircuito.
Susprincipales características son:
Tensión de disparo.
Corriente de disparo.
Tensión de simetría.
Tensión de recuperación.
Disipación de potencia (entre los 0.5W a 1W)
FUNCIONAMIENTO
Funciona similar a un diodo Zener, para funcionar con corriente alterna. Normalmente sólo existe un modelo ys el de 32 voltios. A partir de ese voltaje comienza a conducir y antes de este permanece abierto.
Sirve como detector de nivel de voltaje y se usa mucho en los aparatos partidores de fase o mejor conocidos como "dimmers". El DIAC conduce cuando la tensión de un condensador supera los 32 voltios y eso dispara un TRIAC para que aplique una tensión a la carga por una fracción de tiempo cuando se descarga el condensador.
APLICACIONES
Se emplea normalmente en circuitos que realizan un control de fase de la corriente del TRIAC, de forma que solo se aplica un voltaje a la carga durante una fracción de ciclo de la corriente alterna. Estos sistemas se utilizan para el control de iluminación con intensidad variable, calefacción eléctrica con regulación de temperatura y algunos controles de velocidad en los motores asíncronos.
UJT
EL UJT
EL UJT (TRANSISTOR UNIUNIÓN) Ó POR SUS SIGLAS EN INGLÉS
(UNIJUNTIONTRANSISTOR)
Éste componente posee dos zonas semiconductoras y tiene tres terminales
denominados, emisor "E", base uno "B1" y base dos
"B2"
Es un componente de disparo que se caracteriza por tener una sola unión
PN que es utilizado para hacer oscilaciones.
Físicamente el UJT consiste de una barra de material tipo N con
conexiones eléctricas a sus dos extremos (B1 y B2) y de una conexión hecha con
un conductor de aluminio (E) en alguna parte a lo largo de la barra de material
N. En lugar de unión el aluminio crea una región tipo P en la barra, formando
así una unión PN.
El disparo ocurre entre el Emisor y la base uno, y la tensión al que
ocurre este disparo está dado por la fórmula: voltaje de disparo= Vp= 0,7+
n.VB2B1.
SIMBOLOGÍA
ESQUEMÁTICA
En la curva se puede apreciar que a medida que aumenta el VE, aumenta la corriente IE hasta un punto máximo IP.
Mas allá del punto máximo, la corriente aumenta a medida que disminuye la tensión en la región de resistencia negativa.
La tensión alcanza un mínimo en el punto valle.
La resistencia Rb1, la resistencia es mas bajo en el punto valle.
Donde:
VP: Voltaje de Pico o tensión de disparo.
IP: Intensidad de pico (de 20 a 30 microamperios)
Vv: Voltaje de valle del emisor.
Iv: Intensidad de valle al emisor.
Se puede notar, cuando el voltaje Veb1 sobrepasa un valor Vp de ruptura, el UJT presenta un fenómeno de modulación de resistencia que, al aumentar la corriente que pasa por el dispositivo, la resistencia de esta baja y por ello, también baja el voltaje en el dispositivo, esta región se llama región de resistencia negativa. Este es un proceso con realimentación positiva, por lo que esta región no es estable, lo que lo hace excelente para conmutar, para circuitos de disparos de tiristores y en osciladores de relajación.
El modelo equivalente
representado en la siguiente figura está constituido por un diodo que excita la
unión de dos resistencias internas, Rb1 y Rb2, que verifican Rbb= Rb1 + Rb2.
Cuando el diodo no conduce, la caída de tensión en R1 (V1) se puede expresar
como:
Funcionamiento del UJT
El punto de funcionamiento viene determinado por las características del
circuito exterior.
El funcionamiento del UJT se basa en el control de la resistencia Rb1b2
mediante la tensión aplicada al emisor.
Si el emisor no está
conectado ó VE es menor a VP, esto llevaría al diodo polarizado inversamente,
lo que no conduciría corriente e IE es igual a 0 (cero)
Si VE es mayor o
igual a VP el diodo es polarizado directamente y conduce corriente a IE que
aumenta.
Cuando IP es menor a
IE y es menor a IV, se entra a la zona de resistencia negativa donde Rbb varía
en función de IE.
A partir del punto de
funcionamiento, si IE disminuye hasta alcanzar un valor inferior a IV el diodo
se polariza inversamente
Aplicaciones
Al aplicar una tensión VCC al circuito serie
R-C, formado por la resistencia variable RS y el condensador CS, dicho condensador
comienza a cargarse. Como este condensador está conectado al emisor, cuando se
supere la tensión intrínseca, el UJT entrará en conducción. Debido a que el
valor óhmico de la resistencia R1 es muy pequeño, el
condensador se descargará rápidamente, y en el terminal de B1aparecerá un impulso de
tensión. Al disminuir la corriente de descarga del condensador, sobre el emisor
del UJT, por debajo de la de mantenimiento, éste se desceba y comienza otro
nuevo ciclo de carga y descarga del condensador. Así, se consigue que en el
terminal de la base 1 aparezca una señal pulsante en forma de diente de sierra,
que puede utilizarse para controlar los tiempos de disparo de un SCR o de un
TRIAC. Para regular el tiempo de disparo es suficiente con modificar el valor
óhmico de la resistencia variable RS, ya que de ésta depende la
constante de tiempo de carga del condensador.
martes, 28 de noviembre de 2017
PUT
El PUT (Transistor Uniunión Programable)
Es un componente electrónico que se diferencia del transistor bipolar común (BJT) que tiene 3 capas (NPN o PNP), tiene 4 capas.
El PUT tiene 3 terminales como otros transistores y sus nombres son: cátodo K, ánodo A, puerta G.
El PUT tiene 3 terminales como otros transistores y sus nombres son: cátodo K, ánodo A, puerta G.
En cambio el "UJT" (Union Junction Transistor), este transistor permite que se puedan controlar los valores de RBB y VP que en el "UJT" son fijos. Los parámetros de conducción del "PUT" son controlados por la terminal G (gate).
SIMBOLOGÍA
ESQUEMÁTICO
FÍSICO
Curva Característica
A diferencia del UJT, este transistor permite que se pueda controlar los valores de RBB y VP que en UJT son fijos. Los parámetros de conducción del PUT son controlados por la terminal "G"
A: ÁNODO (POSITIVO)
K: CÁTODO (NEGATIVO)
G: COMPUERTA
Su funcionamiento es útil para generar
oscilaciones debido a que este transistor entrará en conducción y se mantendrá en este estado hasta que IA (corriente que atraviesa el ransistor) sea reducido de valor. Esto se logra reduciendo el voltaje entre "A" y "K" o reduciendo el voltaje entre "G" y "K".
APLICACIÓN
El uso del PUT se encuentra casi limitado a su utilización en osciladores de relajación para disparo de tiristores de potencia en aplicaciones de control de fase. Como es muy sensible, puede trabajar con altos valores de resistencia de temporización o pequeños valores de capacitancia.
Ejemplo de un oscilador usando un PUT
El condensador "C" se carga a través de la resistencia "R" hasta que el voltaje en "A" alcanza la tensión "Vp". En este momento el transistor se dispara y entra en conducción. El voltaje en "VG" cae casi hasta 0 (cero) voltios y el transistor se apaga, repitiéndose otra vez el proceso.
Formas de onda de las tensiones en C, K y G.
La frecuencia de oscilación es: f = 1 / 1.2 x RC.
La frecuencia de oscilación es: f = 1 / 1.2 x RC.
